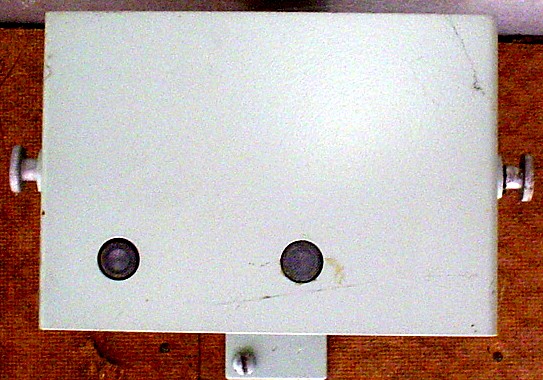

Ultraschall-Bewegungsmelder MSI 21

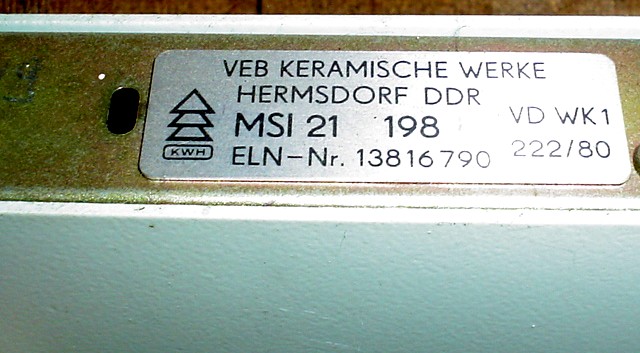

Dieser Bewegungsmelder ist eine Weiterentwicklung des Bewegungsmelders MUI. Er wurde in den Keramischen Werken Hermsdorf hergestellt.
Der Bewegungsmelder nutzt zur Erfassung den Doppler-Effekt: Durch einen Piezo-"Lautsprecher" wird dauerhaft Ultraschall in den zu überwachenden Raum abgestrahlt. Der Ultraschall wird von Gegenständen und Wänden reflektiert und von einem Ultraschall-Mikrofon aufgenommen. Wenn sich nichts im Raum bewegt, hat der reflektierte Schall die gleiche Frequenz wie der abgestrahlte Schall. Bewegt sich jedoch im Erfassungsbereich etwas, so kommt es durch den Doppler-Effekt zu einer Frequenzverschiebung. Bei einer Bewegung zum Melder hin entsteht eine höhere Frequenz, bei Bewegung vom Melder weg eine niedrigere Frequenz.

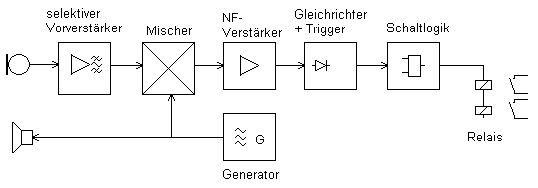

Funktion: Der Generator erzeugt die Ultraschall-Frequenz, welche vom "Lautsprecher" abgestrahlt wird. Das Mikrofon-Signal wird selektiv verstärkt und im Mischer mit dem Generator-Signal multiplikativ gemischt. Wenn es zu einer Bewegung im Erfassungsbereich kommt, entstehen am Mischer-Ausgang niederfrequente Signale. Diese werden Tiefpass-gefiltert, verstärkt und der Trigger-Schaltstufe zugeführt. Ab einem bestimmten Pegel gibt diese ein binäres Signal ab. Die Schaltlogik dient zur Vermeidung von Falschalarmen und zur definierten Relais-Ansteuerung. Nur wenn die erkannte Bewegung eine gewisse Zeitdauer oder Häufigkeit überschreitet, fallen die Relais für eine gewisse Mindestzeit ab.

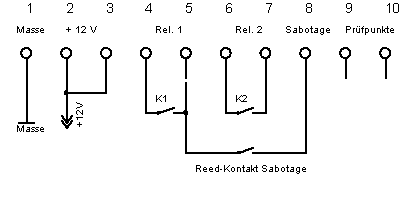

Anschlussbelegung:
(Stromlaufplan folgt später)
